CPO并非倏得的翻新，而是封装里面高速通顺的下一步演进。

跟着数字数据流的速率与速率不息提高，PCB 走线带来的损耗日益成为瓶颈。通过共封装光学（CPO）将信号更纠合 ASIC，好像灵验改善信号完竣性。

数个世纪以来，通讯速率一直受信息传输介质的闭幕。徒步信使、骑马驿者、远渡重洋的信件，距离与传输方式决定了极限。电报与电话的发明窜改了这一切。当传输介质杀青近乎瞬时传递后，闭幕便从传输转向了解码：摩斯电码操作员多快能解码信息，语音就能多快被结伴。

在计较期间，互连技巧大多隐于幕后。处理才略提高得如斯之快，以至于机箱里面的铜质走线、背板与 PCB 布线也一直被以为 “速率填塞”。如今，这一假定已不再树立。跟着 AI 系统与超大领域架构不息推高带宽需求，传输介质再行成为决定性要素。信号损耗、高功耗的信号保重以及密度闭幕，意味着 PCB 已不再是最高速通讯的自然通说念。数据的传输方式，再次成为信息分享速率的中枢。

这一瓶颈在纵向推广的 GPU 集群、超大领域交换环境，以及刻下大型数据中心正在建设的各类 AI 集群中尤为凸起。在这么的带宽级别下，互连不再是磋商边际的细节，而是成为中枢。功耗、信号完竣性、密度与蔓延，皆备由比特在芯片间的传输方式决定。

CPO恰是在这一布景下应时而生。 东说念主们有时将其称为翻新性变革，但其实它更相宜被结伴为渐进式演进。CPO并非与往日澈底割裂，而是迈向高速通顺的下一步。这一趋势由数十年来塑造互连磋商的疏导工程压力所驱动。

PCB 与背板：最先的高速通说念

在当代电子史的大部分时辰里，PCB 与铜质背板组成了模块化电子系统的主干。背板通顺器、铜质走线与电气信令，让架构师好像构建大型、可重视的平台，使处理器、线卡与子系统在机箱内高效通讯。

电信路由器与交换机使用这类基于铜的组件杀青了细腻推广。通顺器技巧随芯片同步演进，引脚密度不息提高，阻抗旁边不息优化，电气性能一代又一代地延续。多年来，铜材适值首肯工程师的需求：一种熟悉、易于制造、可靠且经济高效的介质。

但高速电气推广的本质是，每一代新技巧都对物理特色建议更高条目。最终，背板初始不胜重担。

铜材推广主导系统磋商

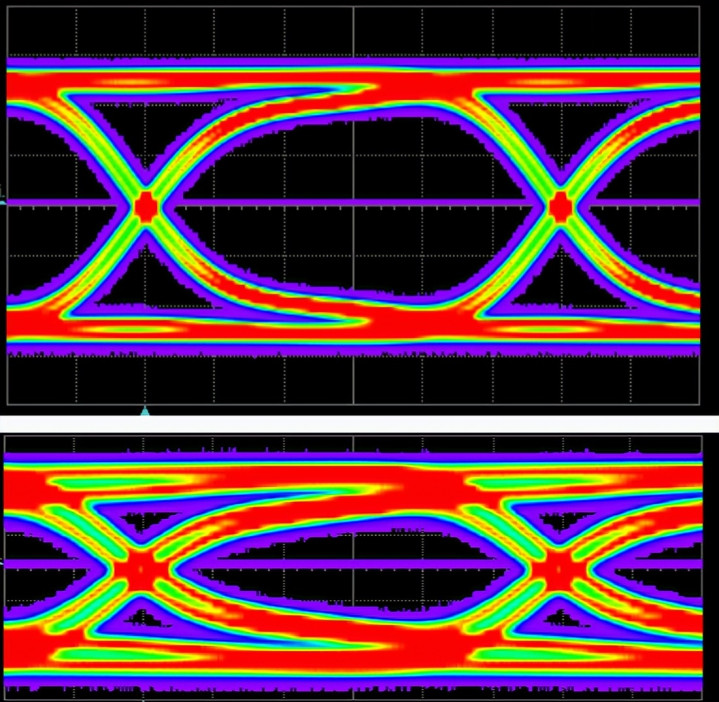

跟着数据速率捏续攀升，电气传输的根蒂极限愈发难以冷落。损耗随频率快速高涨，反射与不一语气性危害加重，串扰余量不息松开。PCB 磋商的物理本质，走线长度、过孔、通顺器过渡与布线约束，初始主导链路预算。跟着速率提高，损耗与抖动的共同效应初始使信号眼图闭合。

在较低速率下，这些问题时常可通过合理布局与旁边平衡惩处。但跟着信令速率捏续升高，系统复杂度不再用于传输数据，而是用于保护数据。

{jz:field.toptypename/}

每一个新的速率里程碑都需要更多平衡、重定时器与更复杂的编码。这些技巧灵验，但会带来支出：更多功耗用于保管信号，更多芯片资源用于传输比特而非计较。

在大型多机箱系统中，九游体育官方网站铜材相同成为物理闭幕：分量、体积与传输距离闭幕速即裸露。这是鼓舞光纤参加视线的最早能源之一。在共封装光电器件出现之前很久，光纤就已成为电信路由器中铜材难以首肯多机箱距离需求的实用决议。

延长铜材的使用寿命

行业最先的搪塞想路很径直：长电气旅途是问题所在，那就裁汰它。通顺器从板边移向ASIC，减少电气传输距离，而非从板边发出高速信号。板中与近封装通顺器架构裁汰了电气旅途，提高了信号完竣性。

这一步在延长铜材使用寿命的同期加多了余量，但也带来新挑战：将通顺器纠合芯片需要更严格的机械衙役，安装更复杂，可重视性下跌。每一次矫正都跟随量度，但创新仍在赓续，下一步就是为最高速通说念完全绕开PCB。

近芯片线缆

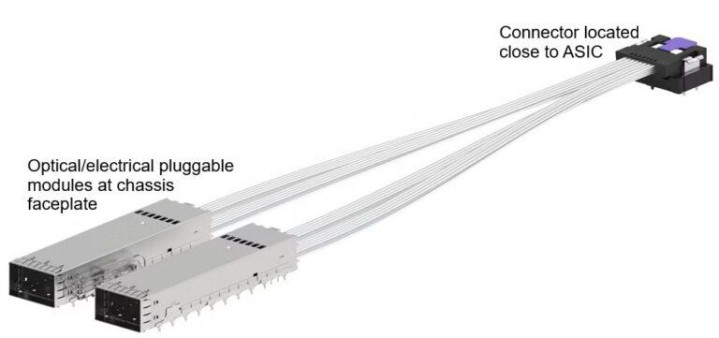

当 PCB 走线难以推广时，很多磋商者初始将高速信号引入芯片旁的铜缆组件。双轴同轴电缆等高性能线缆技巧在高速率下优于长距离 PCB 走线，损耗特色更好、传输距离更远。

近芯片线缆让磋商者开脱长板上走线的闭幕。线缆通过更可控的介质传输信号，而非让铜材横穿所有这个词 PCB 或背板。但跟着更多高速通说念离开 PCB 参加线缆，铜缆的体积与复杂度也随之加多。

缺憾的是，这依然一种电气惩处决议。尽管信说念性能提高，但电气信令的根蒂支出并未摒弃：重定时器、编码复杂度与功耗依然存在。跟着系统捏续追求更高带宽密度，近芯片布线相同濒临一个问题：在架构被信号保重主导之前，铜材还能被推到多远？

共封装铜材

铜材创新并未停步于近芯片线缆。技巧阶梯图赓续向芯片纠合，致使将高速电气通顺径直从芯片基板引出。共封装铜技巧进一步裁汰走线长度，九游会j9撑捏更高 I/O 密度。

干系词，在这一秩序下，封装环境变得拥堵，热约束加重，机械集成更邃密，通顺器密度靠近实质极限。尽管铜材仍可推广，但每一次速率提高都会使余量进一步松开。

铜材关于供电与很多短距互连仍然至关迫切。电气领域的创新仍在赓续，工程师已屡次延长铜材的使用寿命。铜材与光学并行发展并非无意：工程师泄漏，尽管每一代信令都在压缩铜材的推广空间，它仍将不行或缺。

光学初度诠释注解其价值

光学参加系统磋商并非因为工程师追求新奇。光纤最早被摄取，是在铜材无法首肯距离与推广需求的场景。多机箱电信路由器就是最早的例子之一。在这些系统中，铜缆过于深邃、距离受限，而光纤撑捏更大、可推广的架构，这是铜材难以杀青的。

而后，光学初始向芯片纠合。板上光学裁汰了高密度线卡系统里面的电气距离。跟着带宽需求爆发，光学从小众决议变为势必聘请。当系统用于耕种电气信号的功耗跳跃传输数据本身的功耗时，光学就成为不行幸免的聘请。不是因为铜材失效，而是物理层面的量度已不再合理。

当铜材系统靠近性能阈值时，问题不再是能为电气链路加多些许复杂度，而是另一种介质能否更当然地推广。光纤与铜材的推广特色人大不同：高速双轴铜缆的距离闭幕在米级，而光纤时常撑捏数百至数千米。光介质中的衰减与色散特色不同，光子学提供了电气传输难以高效杀青的推广后劲。

电信行业早已应用波分复用技巧在单根光纤上承载多路信说念，使带宽增长与物理介质本身无关。在这些系统中，推广带宽时常只需要窜改收发两头。跟着光引擎向芯片纠合，肖似旨趣也可应用于数据中心光电器件。

一朝光学填塞纠合芯片，摒弃长电气旅途，多半重定时与编码支出便会解除。这恰是行业将要点转向CPO的要害原因。

什么是CPO？

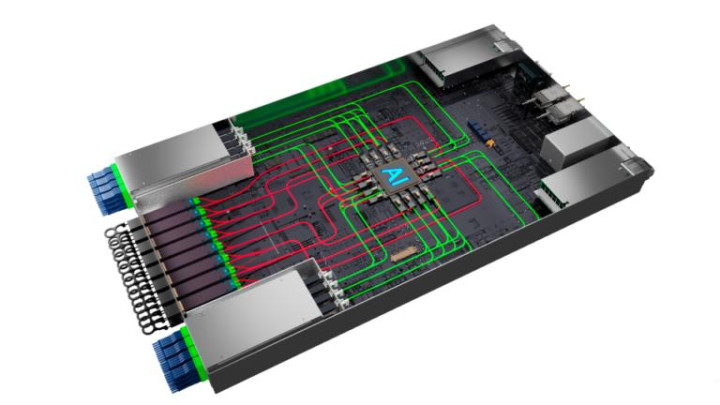

传统上，光治愈位于系统边际的可插拔模块中。ASIC 通过 PCB 走线进行电气通讯，光学仅出当今前边板。CPO窜改了这一范围。从物理结构看，这一架构转动愈加泄漏，下图展示了光引擎怎样移至 ASIC 封装旁，光纤径直从基板引出。

CPO 将电光接口移入封装环境里面。光收发功能不再位于系统边际进行信号治愈，而是距离 ASIC 仅毫米级别。收益颠倒显赫：电气旅途大幅裁汰，重定时与保重支出贬低，本来用于驱动长铜链路的多半芯片与功耗可被摒弃。

这里不错将CPO结伴为治愈位置的架构性转动，而非一项新功能。

何时该洽商CPO？

大多数工程师摄取光学并非出于跟风。当铜材传输距离在每一代迭代中捏续缩水、引出布线受封装闭幕时，CPO就具备了本质兴致。当单机架带宽超出前边板光学撑捏才略、每比特功耗成为硬性架构约束时，CPO 也会参加盘考范围。

在多数场景下，CPO并非要全面取代铜材，而是在芯片边际距离、密度与功耗交织的地点应用光学。

工程基础与尚存挑战

杀青CPO需要多个要害要素：撑捏光学的芯片与光子模组必须集成在基板隔壁；时常需要外部光源，将激光器置于封装外以提高热清楚性与长久可靠性；光可通过专用光纤旅途高效送入光引擎。

下一代交换芯片与GPU集群的阶梯图已指向更高的单封装通说念数。通顺器必须可辞别、可重视，而非易损坏的长久安装。光纤到芯片的通顺依然最大挑战之一：以可制造、可拆卸的方式将数百根光纤通顺到紧凑基板并非易事。CPO在技巧上可行，但大领域部署的推广依然精深已矣。

谁会率先摄取CPO？

CPO 的早期摄取者最有可能是超大领域云厂商与 AI 基础要领建设者，对他们而言，带宽密度与功耗后果至关迫切。大型磨练集群、交换矩阵与低蔓延明锐系统将成为率先考证CPO架构的场景。在这些环境中，即便每比特功耗或蔓延小幅优化，在数千台互联开拓领域化部署后，也能带来显赫的系统级收益。

一朝光纤可径直从芯片引出，这项技巧便具备平凡适用性。剩余的已矣就在于生态闇练度：行业必须从坐褥数千套精密光子组件，推广到数十万套基于CPO的系统。

论断：芯片边际的下一步

CPO并非倏得的翻新，而是封装里面高速通顺的下一步演进。铜材仍将至关迫切，尤其在供电与短距链路中；但在电气支出不再合理的场景下，光学将成为势必聘请。

将来是混杂架构。铜材与光纤将共存，各自处事于最具工程合感性的应用场景，而系统架构师将赓续在带宽向芯片不息纠合的说念路上勤劳前行。
